I2C 总线驱动

本章将介绍 MS-RTOS I2C 总线驱动开发及测试。

I2C 是内置集成电路（Inter—Integrated Circuit）的英文缩写。I2C 是一种由 Philips 公司开发的两线式串行总线，用于连接微控制器及其外围设备。I2C 总线只有两根线分别为：时钟线 SCL（Serial Clock）和数据线 SDA（Serial Data）。SDA 传输数据是大端传输，每次传输 8bit，即一字节。I2C 总线支持多主控（multimastering），但任何时间点只能有一个主控。总线上每个设备都有自己的一个 addr（7bit/10bit），系统中可能有多个同种芯片，为此 addr 分为固定部分和可编程部份，细节视芯片而定。

1. I2C 基础知识

1.1 物理层

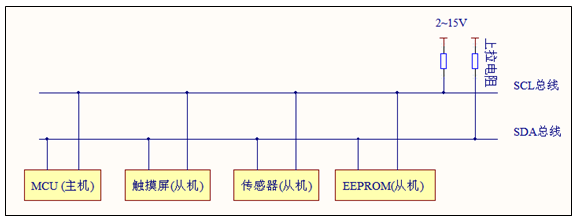

I2C 通讯设备之间的常用连接方式：

i2c_interface

I2C 具有三种传输模式：标准模式传输速率为 100kbit/s ，快速模式为 400kbit/s ，高速模式下可达 3.4Mbit/s，但目前大多 I2C 设备尚不支持高速模式。连接到相同总线的 IC 数量受到总线的最大电容 400pF 限制。

1.2 协议层

I2C 的协议定义了通讯的起始和停止信号、数据有效性、响应、仲裁、时钟同步和地址广播等环节。

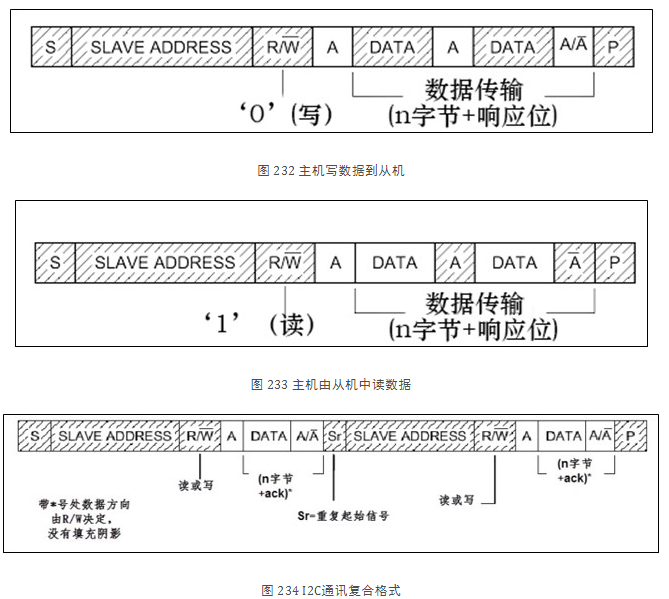

（1）I2C 基本读写过程

起始信号产生后，所有从机就开始等待主机紧接下来广播的从机地址信号（SLAVE_ADDRESS）。在 I2C 总线上，每个设备的地址都是唯一的，当主机广播的地址与某个设备地址相同时，这个设备就被选中了，没被选中的设备将会忽略之后的数据信号。根据 I2C 协议，这个从机地址可以是 7 位或 10 位。在地址位之后，是传输方向的选择位，该位为 0 时，表示后面的数据传输方向是由主机传输至从机，即主机向从机写数据。该位为 1 时，则相反，即主机由从机读数据。从机接收到匹配的地址后，主机或从机会返回一个应答（ACK）或非应答（NACK）信号，只有接收到应答信号后，主机才能继续发送或接收数据。下图中，灰色：表示数据由主机传输至从机，白色：表示数据由从机传输至主机。

i2c_protocol

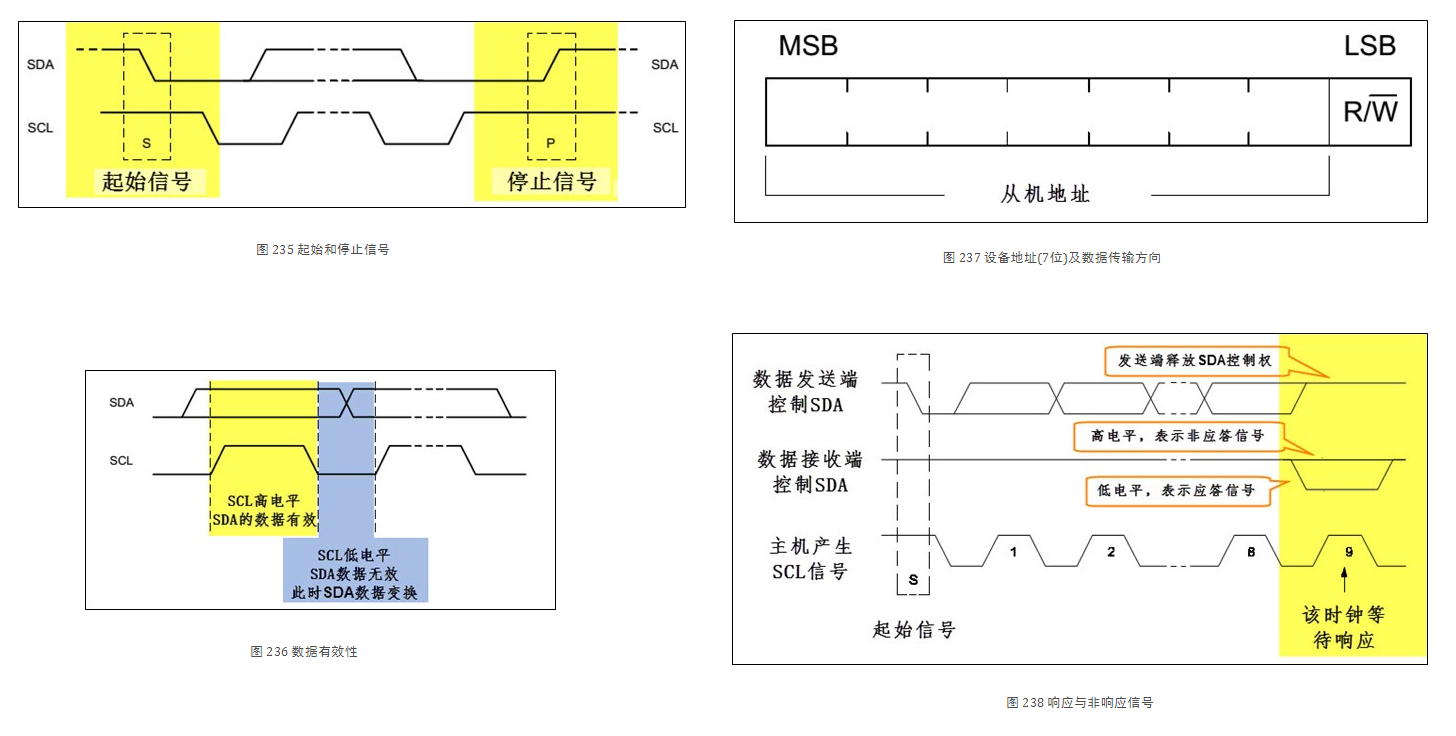

（2）I2C 信号和响应

I2C 的数据和地址传输都带响应。响应包括应答（ACK）和非应答（NACK）两种信号。作为数据接收端时，当设备（无论主从机）接收到 I2C 传输的一个字节数据或地址后，若希望对方继续发送数据，则需要向对方发送应答（ACK）信号，发送方会继续发送下一个数据；若接收端希望结束数据传输，则向对方发送非应答（NACK）信号，发送方接收到该信号后会产生一个停止信号，结束信号传输。传输时主机产生时钟，在第 9 个时钟时，数据发送端会释放 SDA 的控制权，由数据接收端控制 SDA，若 SDA 为高电平，表示非应答信号（NACK），低电平表示应答信号（ACK）。

i2c_signal

1.3 STM32 的 I2C 架构

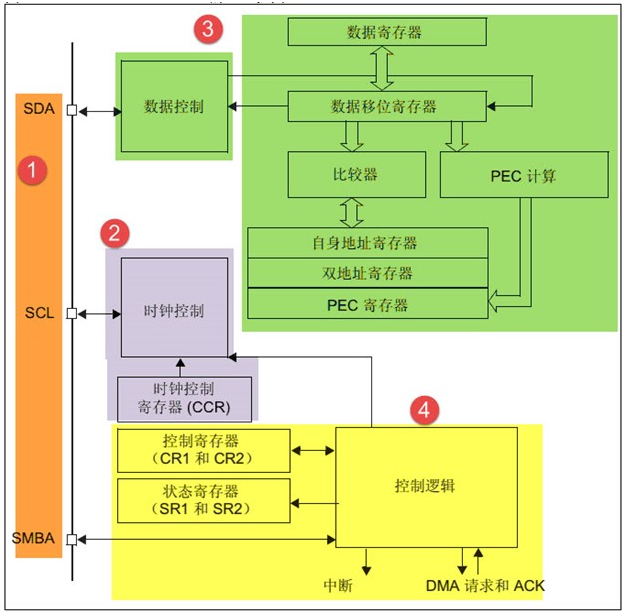

STM32 的 I2C 外设可用作通讯的主机及从机，支持 100Kbit/s 和 400Kbit/s 的速率，支持 7 位、10 位设备地址，支持 DMA 数据传输，并具有数据校验功能。它的 I2C 外设还支持 SMBus2.0 协议，SMBus 协议与 I2C 类似，主要应用于笔记本电脑的电池管理中，感兴趣的读者可参考《SMBus20》文档了解。

i2c_arch

2. I2C 驱动框架

2.1 模拟 I2C

MS-RTOS 已经实现了通用的 GPIO 模拟 I2C 的库。在构建 MS-RTOS 的 SDK 时，勾选 libmsdriver；或者自己手动从 GitHub 上下载最新的 libmsdriver，并添加到 SDK 中。

（1）相关数据结构

在基于 libmsdriver 来开发 GPIO 模拟的 I2C 驱动时，只需要实现（填充）好 ms_i2c_bitbang_io_t ，然后调用 ms_i2c_bitbang_bus_dev_create 即可。在实际开发时，需要包含头文件 "i2c/ms_drv_i2c_bitdang.h" 并添加链接选项 -lmsdriver 。

/**
 * @brief Functions for setting and getting the state of the I2C lines.
 *
 * These need to be implemented by the user of this library.
 */
typedef struct {
    /*
     * Set the state of the SCL line (zero/non-zero value)
     */
    void (*set_scl)(ms_ptr_t io_ctx, ms_uint8_t state);

    /*
     * Set the state of the SDA line (zero/non-zero value)
     */
    void (*set_sda)(ms_ptr_t io_ctx, ms_uint8_t state);

    /*
     * Return the state of the SDA line (zero/non-zero value)
     */
    ms_uint8_t (*get_sda)(ms_ptr_t io_ctx);

    /*
     * Delay ns
     */
    void(*delay)(ms_ptr_t io_ctx, ms_uint32_t ns);
} const ms_i2c_bitbang_io_t;

ms_err_t ms_i2c_bitbang_bus_dev_create(const char *bus_name, const char *path,
                                       ms_i2c_bitbang_io_t *io, ms_ptr_t io_ctx);

（2）驱动示例

#include "ms_config.h"
#include "ms_rtos.h"
#include "includes.h"

#include "i2c/ms_drv_i2c_bitdang.h"

extern void bsp_delay_us(ms_uint32_t nus);

/*
 * GPIO port and pin
 */
#define SCL_GPIO_PORT       GPIOB
#define SCL_GPIO_PIN        GPIO_PIN_6
#define SCL_GPIO_CLK_TYPE   RCU_GPIOB

#define SDA_GPIO_PORT       GPIOB
#define SDA_GPIO_PIN        GPIO_PIN_7
#define SDA_GPIO_CLK_TYPE   RCU_GPIOB

/*
 * GPIO DIR CONTROL
 */
#define SDA_IN()      {gpio_mode_set(SDA_GPIO_PORT, GPIO_MODE_INPUT, \
                                     GPIO_PUPD_NONE, SDA_GPIO_PIN);}
#define SDA_OUT()     {gpio_mode_set(SDA_GPIO_PORT, GPIO_MODE_OUTPUT, \
                                     GPIO_PUPD_NONE, SDA_GPIO_PIN);}

/*
 * Set the state of the SCL line (zero/non-zero value)
 */
static void __i2c_io_set_scl(ms_ptr_t io_ctx, ms_uint8_t state)
{
    if (state != 0) {
        gpio_bit_set(SCL_GPIO_PORT, SCL_GPIO_PIN);
    } else {
        gpio_bit_reset(SCL_GPIO_PORT, SCL_GPIO_PIN);
    }
}

/*
 * Set the state of the SDA line (zero/non-zero value)
 */
static void __i2c_io_set_sda(ms_ptr_t io_ctx, ms_uint8_t state)
{
    SDA_OUT();

    if (state != 0) {
        gpio_bit_set(SDA_GPIO_PORT, SDA_GPIO_PIN);
    } else {
        gpio_bit_reset(SDA_GPIO_PORT, SDA_GPIO_PIN);
    }
}

/*
 * Return the state of the SDA line (zero/non-zero value)
 */
static ms_uint8_t __i2c_io_get_sda(ms_ptr_t io_ctx)
{
    SDA_IN();

    if (gpio_input_bit_get(SDA_GPIO_PORT, SDA_GPIO_PIN) == RESET) {
        return 0;
    } else {
        return 1;
    }
}

/*
 * Delay ns
 */
static void __i2c_io_delay(ms_ptr_t io_ctx, ms_uint32_t ns)
{
    bsp_delay_us((ns + (1000 - 1)) / 1000);
}

/*
 * ms_i2c_bitbang_io_t
 */
static ms_i2c_bitbang_io_t __i2c_io = {
    .set_scl = __i2c_io_set_scl,
    .set_sda = __i2c_io_set_sda,
    .get_sda = __i2c_io_get_sda,
    .delay   = __i2c_io_delay,
};

/*
 * I2C GPIO initialization function
 */
void bsp_i2c_emulator_init(const char *bus_name, const char *path)
{
    /* GPIO clock enable */
    rcu_periph_clock_enable(SCL_GPIO_CLK_TYPE);
    rcu_periph_clock_enable(SDA_GPIO_CLK_TYPE);

    /* I2C0_SCL (PB6) */
    gpio_mode_set(SCL_GPIO_PORT, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, SCL_GPIO_PIN);
    gpio_output_options_set(SCL_GPIO_PORT, GPIO_OTYPE_OD,
                            GPIO_OSPEED_50MHZ, SCL_GPIO_PIN);
    gpio_bit_set(SCL_GPIO_PORT, SCL_GPIO_PIN);

    /* I2C0_SDA (PB7) */
    gpio_mode_set(SDA_GPIO_PORT, GPIO_MODE_OUTPUT, GPIO_PUPD_NONE, SDA_GPIO_PIN);
    gpio_output_options_set(SDA_GPIO_PORT, GPIO_OTYPE_OD,
                            GPIO_OSPEED_50MHZ, SDA_GPIO_PIN);
    gpio_bit_set(SDA_GPIO_PORT, SDA_GPIO_PIN);

    ms_i2c_bitbang_bus_dev_create(bus_name, path, &__i2c_io, MS_NULL);
}

2.2 硬件 I2C

MS-RTOS 为 I2C 总线驱动封装了一层简单易用的驱动框架。同时，MS-RTOS 也已经支持了部分系列的 EEPROM 驱动，这部分驱动放到了 libmsdriver 中。

（1）相关数据结构

MS-RTOS I2C 驱动框架相关的数据结构和接口可以在头文件 sdk/src/driver/ms_drv_i2c.h 中找到。

ms_i2c_bus_t

该结构体用于描述一条 I2C 总线，并包含操作总线控制器的接口。

/*
 * ms_i2c_bus_ops_t
 */
typedef struct {
    ms_ssize_t  (*trans)(ms_ptr_t bus_ctx, const ms_i2c_msg_t *msg, ms_size_t n_msg);
    int         (*ioctl)(ms_ptr_t bus_ctx, int cmd, ms_ptr_t arg);
} const ms_i2c_bus_ops_t;

/*
 * ms_i2c_bus_t
 */
typedef struct {
    ms_io_name_node_t   nnode;
    ms_i2c_bus_ops_t   *ops;
    ms_handle_t         lockid;
    ms_list_head_t      dev_list;
    ms_ptr_t            ctx;
} ms_i2c_bus_t;

ms_i2c_device_t

该结构体用于描述一个 I2C 总线上的设备。通常实际 I2C 设备需要包含一个该类型的成员，在进行 I2C 通信时，需要将 ms_i2c_device_t attach 到一条 ms_i2c_bus_t ，然后调用相应的接口进行通信，如：ms_i2c_device_trans 。

/*
 * ms_i2c_device_t
 */
typedef struct {
    ms_io_name_node_t   nnode;
    ms_i2c_bus_t       *bus;
    ms_ptr_t            ctx;
    ms_uint32_t         clk_speed;    /* I2C frequency                      */
    ms_uint16_t         addr;         /* Slave device 7bit/10bit address    */
    ms_uint8_t          addrlen;      /* Slave device length (7 or 10 bits) */
} ms_i2c_device_t;

I2C 设备可以使用 API 接口包括：

接口	说明
ms_i2c_device_attach	将 ms_i2c_device_t 附加/绑定到一条 I2C Bus 上（bus_name）
ms_i2c_device_detach	取消 ms_i2c_device_t 和 I2C Bus 的绑定
ms_i2c_device_trans	传输消息
ms_i2c_device_read	从总线上读取数据
ms_i2c_device_write	向总线发送数据
ms_i2c_device_writeread	向总线写数据，然后从总线读数据
ms_i2c_device_ioctl	通过 ioctl 发送总线控制命令
ms_i2c_device_lock_bus	锁住 I2C Bus（非硬件上的锁定）
ms_i2c_device_unlock_bus	解锁 I2C Bus（非硬件上的解锁）

（2）I2C 框架

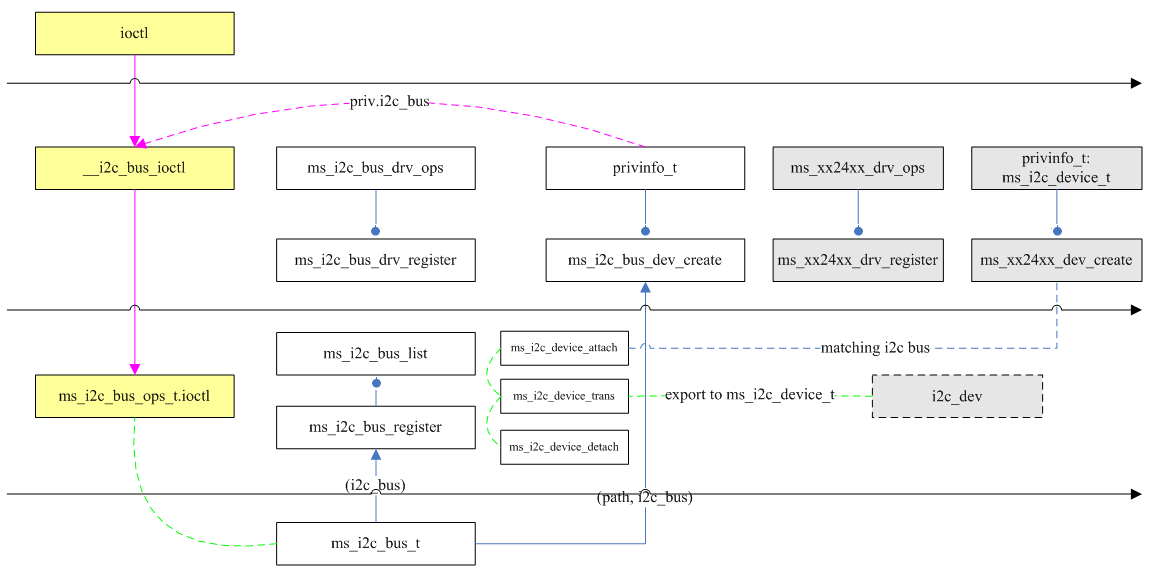

下图主要描绘了 I2C 总线驱动、I2C 设备驱动和应用层操作 I2C 总线的过程。

i2c_bus_arch

上图由上到下分别为：应用层、IO 驱动层、子系统框架层、驱动适配层。不一定所有类型的驱动都有驱动框架。在注册 I2C 总线驱动时，ms_i2c_bus_t 将作为 I2C 总线控制器设备的 privinfo_t 的一员；在应用程序操作 I2C 总线时，将调用到 ms_i2c_bus_drv_ops ，实际上将调用 privinfo_t 里 ms_i2c_bus_t 的操作函数；在注册 I2C 设备驱动时，需要指定 i2c_bus_name 等 I2C 设备信息，在创建 xx24xx_dev 时将绑定 i2c_dev 到对应的 i2c_bus ， EEPROM 的读写操作将通过 I2C 来完成，而使用 i2c_dev 就可以调用到 I2C 相关的 API。

（3）驱动示例

I2C 驱动示例，仅作为参考。

#define __MS_IO
#include "ms_config.h"
#include "ms_rtos.h"
#include "ms_io_core.h"
#include <string.h>
#include "includes.h"

/*
 * Private info
 */
typedef struct {
    ms_uint8_t      channel;
    ms_addr_t       base;
    ms_uint8_t      event_irq;
    ms_uint8_t      error_irq;
    ms_i2c_param_t  param;
    ms_handle_t     trans_sem;
} privinfo_t;

/*
 * i2c trans
 */
static ms_ssize_t __i2c_bus_trans(ms_ptr_t bus_ctx,
                                  const ms_i2c_msg_t *msg, ms_size_t n_msg)
{
    privinfo_t *priv = bus_ctx;
    ms_err_t    err;
    ms_size_t   i;
    ms_addr_t   i2cx;

    i2cx = priv->base;
    for (i = 0; i < n_msg; i++, msg++) {

        if (!(msg->flags & MS_I2C_M_NOSTART)) {

            if (msg->flags & MS_I2C_M_READ) {
                /* needn't wait while in read mode. */
            } else {
                /* [step1] wait until I2C bus is idle */
                err = __i2c_get_flag_wait(i2cx, I2C_I2CBSY, RESET);
                if (err != MS_ERR_NONE) {
                    ms_thread_set_errno(EBUSY);
                    break;
                }
            }

            /* [step2] send a start condition to I2C bus */
            i2c_start_on_bus(i2cx);

            /* wait until SBSEND bit is set */
            err = __i2c_get_flag_wait(i2cx, I2C_SBSEND, SET);
            if (err != MS_ERR_NONE) {
                ms_thread_set_errno(EIO);
                break;
            }

            /* send 7bit/10bit slave address to I2C bus */
            if (msg->flags & MS_I2C_M_TEN) {
                ms_uint8_t addr_head = 0x78; /* 11110xx */
                addr_head |= ((msg->addr >> 8) & 0x3);

                /* address first byte */
                I2C_STAT0(i2cx);
                i2c_transmit_data(i2cx, addr_head << 1);

                /* wait until ADD10SEND bit is set */
                err = __i2c_get_flag_wait(i2cx, I2C_ADD10SEND, SET);
                if (err != MS_ERR_NONE) {
                    ms_thread_set_errno(EIO);
                    break;
                }

                /* ### send second byte of 10bit address ### */
                i2c_transmit_data(i2cx, msg->addr & 0xff);

                /* wait until ADDSEND bit is set */
                err = __i2c_get_flag_wait(i2cx, I2C_ADDSEND, SET);
                if (err != MS_ERR_NONE) {
                    ms_thread_set_errno(EIO);
                    break;
                }

                /* [step4] clear the ADDSEND bit */
                i2c_flag_clear(i2cx, I2C_STAT0_ADDSEND);

                /* read/write transaction */
                if (msg->flags & MS_I2C_M_READ) {

                    /* [step4] send a start condition to I2C bus */
                    i2c_start_on_bus(i2cx);

                    /* wait until SBSEND bit is set */
                    err = __i2c_get_flag_wait(i2cx, I2C_SBSEND, SET);
                    if (err != MS_ERR_NONE) {
                        ms_thread_set_errno(EIO);
                        break;
                    }

                    /* address first byte */
                    I2C_STAT0(i2cx);
                    i2c_master_addressing(i2cx, addr_head << 1, I2C_RECEIVER);

                    /* wait until ADDSEND bit is set */
                    err = __i2c_get_flag_wait(i2cx, I2C_ADDSEND, SET);
                    if (err != MS_ERR_NONE) {
                        ms_thread_set_errno(EIO);
                        break;
                    }

                    /* [step4] clear the ADDSEND bit */
                    i2c_flag_clear(i2cx, I2C_STAT0_ADDSEND);

                    /* read N byte and send STOP */
                } else {
                    /* write N byte and send STOP */
                }

            } else {
                /* read/write transaction */
                I2C_STAT0(i2cx);
                if (msg->flags & MS_I2C_M_READ) {
                    i2c_master_addressing(i2cx, msg->addr << 1, I2C_RECEIVER);
                } else {
                    i2c_master_addressing(i2cx, msg->addr << 1, I2C_TRANSMITTER);
                }

                /* wait until ADDSEND bit is set */
                err = __i2c_get_flag_wait(i2cx, I2C_ADDSEND, SET);
                if (err != MS_ERR_NONE) {
                    ms_thread_set_errno(EIO);
                    break;
                }

                /* clear the ADDSEND bit */
                i2c_flag_clear(i2cx, I2C_STAT0_ADDSEND);

                /* read/write N byte and send STOP */
            }
        }

        /* [step-x] read or write data */
        if (msg->flags & MS_I2C_M_READ) {
            err = __i2c_bus_data_read(priv, msg);
        } else {
            err = __i2c_bus_data_write(priv, msg);
        }

        if (err != MS_ERR_NONE) {
            ms_thread_set_errno(EIO);
            break;
        }

        /* i2c bus stop signal */
        if (msg->flags & MS_I2C_M_READ) {
            if (!(msg->flags & MS_I2C_M_NOSTOP)) {

                /* wait until the stop condition is finished */
                err = __i2c_wait_stop_finished(i2cx);
                if (err != MS_ERR_NONE) {
                    ms_thread_set_errno(EIO);
                    break;
                }
            }

        } else {
            if (!(msg->flags & MS_I2C_M_NOSTOP)) {

                /* send a stop condition to I2C bus */
                i2c_stop_on_bus(i2cx);

                /* wait until the stop condition is finished */
                err = __i2c_wait_stop_finished(i2cx);
                if (err != MS_ERR_NONE) {
                    ms_thread_set_errno(EIO);
                    break;
                }
            }

        }
    }

    return i;
}

/*
 * i2c ioctl
 */
static int __i2c_bus_ioctl(ms_ptr_t bus_ctx, int cmd, ms_ptr_t arg)
{
    privinfo_t *priv = bus_ctx;
    int         ret;

    switch (cmd) {
        case MS_I2C_CMD_GET_PARAM:
            if (ms_access_ok(arg, sizeof(ms_i2c_param_t), MS_ACCESS_W)) {
                *(ms_i2c_param_t *)arg = priv->param;
                ret = 0;
            } else {
                ms_thread_set_errno(EFAULT);
                ret = -1;
            }
            break;

        case MS_I2C_CMD_SET_PARAM:
            if (ms_access_ok(arg, sizeof(ms_i2c_param_t), MS_ACCESS_R)) {
                priv->param = *(ms_i2c_param_t *)arg;
                __i2c_bus_config(priv, &priv->param);

            } else {
                ms_thread_set_errno(EFAULT);
                ret = -1;
            }
            break;

        default:
            ms_thread_set_errno(EINVAL);
            ret = -1;
            break;
    }

    return ret;
}

static ms_i2c_bus_ops_t i2c_bus_ops = {
        .trans = __i2c_bus_trans,
        .ioctl = __i2c_bus_ioctl,
};

static privinfo_t i2c_bus_privinfo[__I2C_MAX_NUMBER] = {
    {
            .base      = I2C0,
            .event_irq = I2C0_EV_IRQn,
            .error_irq = I2C0_ER_IRQn,
    },
};

static ms_i2c_bus_t __i2c_bus[__I2C_MAX_NUMBER] = {
    {
        /* I2C1 device data structure defined here */
        .nnode = {
            .name = "i2c0",
        },
        .ops = &i2c_bus_ops,
        .ctx = &i2c_bus_privinfo[0],
    },
};

/*
 * Create I2C device file
 */
ms_err_t i2c_bus_dev_create(const char *path, ms_uint8_t channel)
{
    ms_i2c_bus_t *i2c_bus;
    privinfo_t   *priv;
    ms_err_t      err;

    if ((path == MS_NULL) || (channel >= __I2C_MAX_NUMBER)) {
        return MS_ERR;
    }

    i2c_bus = &__i2c_bus[channel];
    priv    = (privinfo_t *)i2c_bus->ctx;
    priv->channel = channel;

    if (ms_semb_create("i2c_trans_sem", MS_FALSE,
                       MS_WAIT_TYPE_PRIO, &priv->trans_sem) == MS_ERR_NONE) {

        bsp_i2c_low_level_init(channel);

        priv->param.clk_speed         = MS_I2C_CLK_SPEED_FAST;
        priv->param.duty_cycle        = MS_I2C_DUTY_CYCLE_2;
        priv->param.own_address1      = 0U;
        priv->param.addressing_mode   = MS_I2C_ADDRESSING_MODE_7B;
        priv->param.dual_address_mode = MS_I2C_DUAL_ADDRESS_DISABLE;
        priv->param.own_address2      = 0U;

        __i2c_bus_config(priv, &priv->param);

        err = ms_i2c_bus_register(i2c_bus);
        if (err == MS_ERR_NONE) {
            err = ms_i2c_bus_dev_create(path, i2c_bus);
        }
    } else {
        err = MS_ERR;
    }

    return err;
}

2.3 ioctl 命令

以下仅列出几个最基本的命令，可以在 sdk/src/driver/ms_drv_i2c.h 文件中找到所有命令的定义。

命令	描述	参数
MS_I2C_CMD_SET_PARAM	设置 I2C 总线工作参数	ms_i2c_param_t 指针
MS_I2C_CMD_GET_PARAM	获取 I2C 总线工作参数	ms_i2c_param_t 指针

（1）ms_i2c_param_t

typedef struct {
    ms_uint32_t     clk_speed;			// Specifies the SCL clock speed
    ms_uint16_t     own_address1;       // Specifies the device own address
    ms_uint16_t     own_address2; 		// second address if dual addressing mode
    ms_uint8_t      own_address2_mask;  // Specifies the second device own address
    ms_uint8_t      duty_cycle;         // Specifies the I2C fast mode duty cycle
    ms_uint8_t      addressing_mode;    // Specifies 7bit/10bit addressing mode
    ms_uint8_t      dual_address_mode;  // Specifies if dual addressing mode
    ms_uint8_t      general_call_mode;  // Specifies if general call mode
    ms_uint8_t      no_stretch_mode;    // Specifies if nostretch mode is selected
} ms_i2c_param_t;

I2C SCL 引脚时钟频率（clk_speed）

可选配置	描述
MS_I2C_CLK_SPEED_STANDARD	Standard Speed（100kHz）
MS_I2C_CLK_SPEED_FAST	Fast Speed（400kHz）
MS_I2C_CLK_SPEED_FAST_PLUS	Fast + Speed（1MHz）
MS_I2C_CLK_SPEED_HIGH	High Speed（3.4MHz）

I2C 快速模式下的占空周期（duty_cycle）

可选配置	描述
MS_I2C_DUTY_CYCLE_2	2 duty cycle
MS_I2C_DUTY_CYCLE_16_9	9/16 duty cycle

设置 I2C 的 SCL 线时钟的占空比。该配置有两个选择，分别为低电平时间比高电平时间为 2 : 1（I2C_DutyCycle_2）和 16 : 9（I2C_DutyCycle_16_9），用来设置 I2C_CCR 的 DUTY 位。注意该参数只有 I2C 工作在快速模式下（即 SCK 时钟频率高于 100kHz）下才有意义。

I2C 地址模式（addressing_mode）

可选配置	描述
MS_I2C_ADDRESSING_MODE_7B	i2c 7bit address mode
MS_I2C_ADDRESSING_MODE_10B	i2c 10bit address mode

I2C 双地址模式（dual_address_mode）

可选配置	描述
MS_I2C_DUAL_ADDRESS_DISABLE	disable dual address mode
MS_I2C_DUAL_ADDRESS_ENABLE	enable dual address mode

I2C 通用调用模式（general_call_mode）

可选配置	描述
MS_I2C_GENERAL_CALL_DISABLE	disable general call
MS_I2C_GENERAL_CALL_ENABLE	enable general call

通用广播地址是用来同时寻址所有连接到 I2C 总线上的设备。如果一个设备在广播地址时不需要数据，它可以不产生应答来忽略。如果一个设备从通用广播地址请求数据，它可以应答并当作一个从-接收器。当一个或多个设备响应时主机并不知道有多少个设备应答了。每一个可以处理这个数据的从-接收器可以响应第二个字节。从机不处理这些字节的话，可以响应 NA。如果一个或多个从机响应，主机就无法看到 NA。通用广播地址的含义一般在第二个字节中指明。详细解释请查看相应设备的 datasheet。

I2C 无伸展模式（no_stretch_mode）

可选配置	描述
MS_I2C_NO_STRETCH_DISABLE	disable NO_STRETCH mode
MS_I2C_NO_STRETCH_ENABLE	enable NO_STRETCH mode

clock stretching 通过将 SCL 线拉低来暂停一个传输。直到释放 SCL 线为高电平，传输才继续进行。clock stretching 是可选的，实际上大多数从设备不包括 SCL 驱动，所以它们不能 stretch 时钟。

（2）ms_i2c_msg_t

typedef struct {
    ms_uint32_t     clk_speed;  // SCL 时钟速度
    ms_uint16_t     addr;   	// 7bit/10bit 从机地址
    ms_uint16_t     flags;		// 传输控制标记
    ms_ptr_t        buf;		// 缓冲区地址
    ms_size_t       len;		// 缓冲区长度
} ms_i2c_msg_t;

I2C 传输控制标记（flags）

可选配置	描述
MS_I2C_M_TEN	Ten-bit chip address
MS_I2C_M_READ	Read data, from slave to master
MS_I2C_M_NOSTOP	No send stop after this message
MS_I2C_M_NOSTART	No send start before this message

3. I2C 的应用

3.1 使用 I2C 读写 EEPROM

//NOTE: 请自行参考 libmsdriver 库中的 eeprom/ms_drv_xx24xx.c

3.2 使用 I2C 读取触摸屏

//NOTE: 请自行参考 libmsdriver 库中的 touch/ms_drv_gt9xx.c

附录（Appendix）

1. Reference

STM32 I2Copen in new window

I2C 读写 EEPROMopen in new window

2. FAQ

（1）stm32 的 I2C 为什么会有 bug？

确实很多人用 STM32 的 I2C 会出现问题，ST 工程师总结了很多相关实战经验，供参考。比如 STM8L I2C 程序第二次数据通信失败问题分析，STM32F4xxx 的 I2C 总线挂起异常处理，一个判断 I2C 总线通信异常原因的方法。详解知乎：https://www.zhihu.com/question/30835089open in new window

GPIO 驱动

SPI 总线驱动

文档内容是否对您有所帮助？

有帮助

没帮助

I2C 总线驱动

# I2C 总线驱动

# 1. I2C 基础知识

# 1.1 物理层

# 1.2 协议层

# 1.3 STM32 的 I2C 架构

# 2. I2C 驱动框架

# 2.1 模拟 I2C

# 2.2 硬件 I2C

# 2.3 ioctl 命令

# 3. I2C 的应用

# 3.1 使用 I2C 读写 EEPROM

# 3.2 使用 I2C 读取触摸屏

# 附录（Appendix）

I2C 总线驱动

1. I2C 基础知识

1.1 物理层

1.2 协议层

1.3 STM32 的 I2C 架构

2. I2C 驱动框架

2.1 模拟 I2C

2.2 硬件 I2C

2.3 ioctl 命令

3. I2C 的应用

3.1 使用 I2C 读写 EEPROM

3.2 使用 I2C 读取触摸屏

附录（Appendix）
