IoT Pi & ESP8266 MQTT 设备开发

本章将介绍如何在 IoT Pi 上使用 MS-RTOS 和 paho-mqtt-embedded-c 以及在 ESP8266 上使用 FreeRTOS 和 esp-mqtt 开发能接入到 EdgerOS 的 MQTT 物联网设备，其中 IoT Pi 作为发布者，ESP8266 作为订阅者。

IoT Pi MQTT Publisher 开发

IoT Pi 开发环境搭建

参考《IoT Pi 快速入门》，完成以下步骤：

完成 MS-RTOS 开发工具下载和安装
在 MS-RTOS 云开发平台上完成 msrtos_base_sdk 配置和下载，配置 MS-RTOS 时，需要手动勾选 libmsdriver、esp_at_net、fatfs 这几个组件，如下图所示：
在 IoT studio 上完成 msrtos_base_sdk 工程导入和编译
在 IoT studio 上完成 bspstm32f4xx 工程的下载和导入，如下图所示：

获取 paho-mqtt-embedded-c 组件

进入 msrtos_base_sdk 根目录，使用 git 工具从 MS-RTOS github 社区open in new window 下载 paho-mqtt-embedded-c 组件，命令如下：

git clone https://github.com/ms-rtos/paho-mqtt-embedded-c.git

下载完成后右键 msrtos_base_sdk 工程选择 Refresh 菜单项刷新工程，如下图所示：

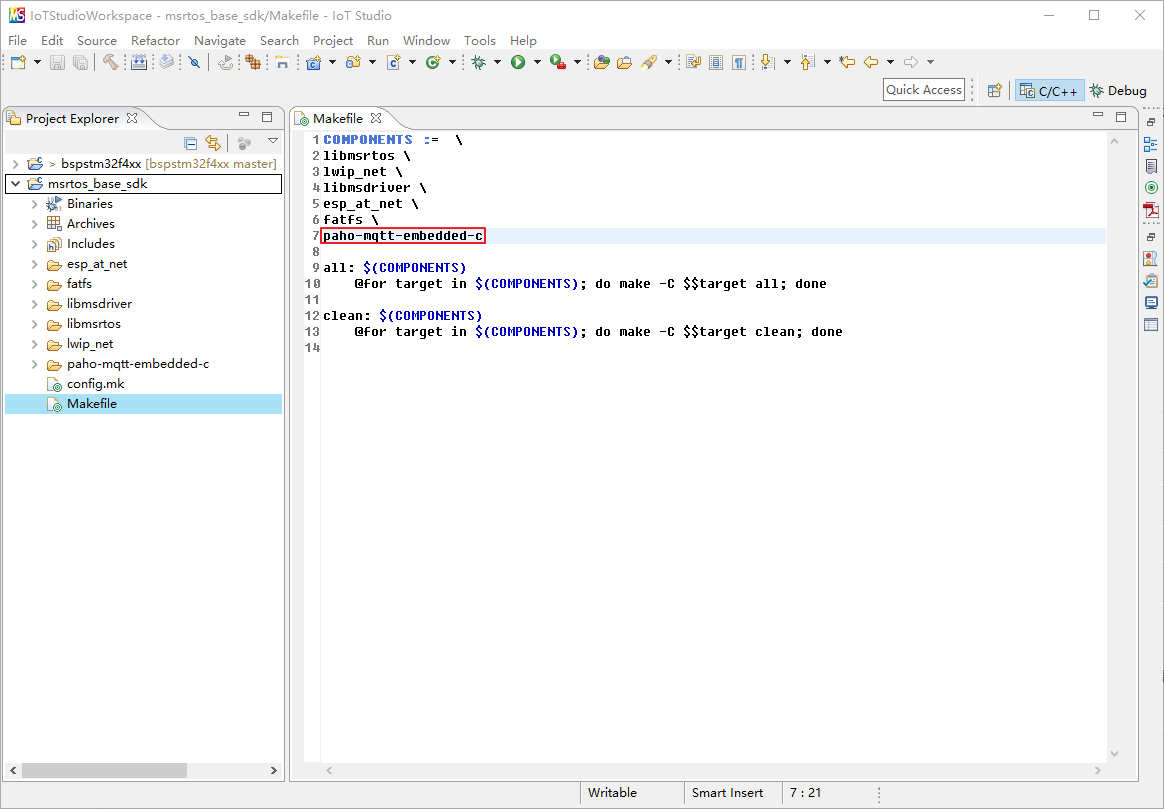

在 msrtos_base_sdk 根目录下的 Makefile 中添加 paho-mqtt-embedded-c，如下图所示：

paho-mqtt-embedded-c 配置

paho-mqtt-embedded-c 组件在 msrtos_base_sdk\paho-mqtt-embedded-c\src\paho.mqtt.embedded-c\MQTTClient-C\samples\MS-RTOS\main.c 文件中进行连接 EdgerOS MQTT Broker 服务器地址相关信息配置，如下所示：

    // 配置 EdgerOS MQTT Broker 地址
    char* address = "192.168.128.1";
    // 连接 MQTT Broker
    if ((rc = NetworkConnect(&network, address, 1883)) != 0) {
        ms_printf("Return code from network connect is %d\n", rc);
        exit(0);
    }

    connectData.MQTTVersion = 3;                         // 配置 MQTT 版本
    connectData.clientID.cstring = "MS-RTOS_sample";     // 配置 clientID
    connectData.username.cstring = "user";               // 配置 MQTT Broker 用户名
    connectData.password.cstring = "passwd";             // 配置 MQTT Broker 密码

配置 MQTT 发布内容，如下所示：

        message.qos = 1;
        message.retained = 0;
        message.payload = payload;
        ms_snprintf(payload, sizeof(payload), "message number %d", count);
        message.payloadlen = strlen(payload);
        // 发布主题为 MS-RTOS/sample/a 的消息，消息为 message number 累加常数
        if ((rc = MQTTPublish(&client, "MS-RTOS/sample/a", &message)) != 0) {
            ms_printf("Return code from MQTT publish is %d\n", rc);
            break;
        }

bspstm32f4xx 配置

Wi-Fi AP 连接模式配置

bspstm32f4xx/src/board/IOT_PI/iot_pi_cfg.h 文件为 bspstm32f4xx 工程的 IoT Pi 开发板的配置头文件，与 IoT Pi 连接 Wi-Fi AP 相关的配置宏如下：

宏	含义
BSP_ESP8266_AUTO_JOIN	自动连接模式，尝试连接上一次连接的 Wi-Fi AP
BSP_ESP8266_SMART_CFG	SmartConfig 模式
BSP_ESP8266_MANUAL_CFG	手动连接模式，连接 `ap_list[]` 中指定的 Wi-Fi AP
BSP_CFG_ESP8266_MODE	连接模式，以上三种连接模式的组合，默认模式为自动连接模式

Wi-Fi AP 列表配置

bspstm32f4xx/src/board/IOT_PI/iot_pi_init.c 为 IoT Pi 开发板的初始化源文件，在此源文件中的 ap_list[] 变量用于指定手动连接模式下尝试连接到的 Wi-Fi AP 列表：

/**
 * WiFi AP list.
 */
static const ms_esp_at_net_ap_t ap_list[] = {
    { "EOS-00000F",    "123456789" }, // Spirit 1 的 Wi-Fi AP SSID 与密码
};

工程编译

paho-mqtt-embedded-c 编译

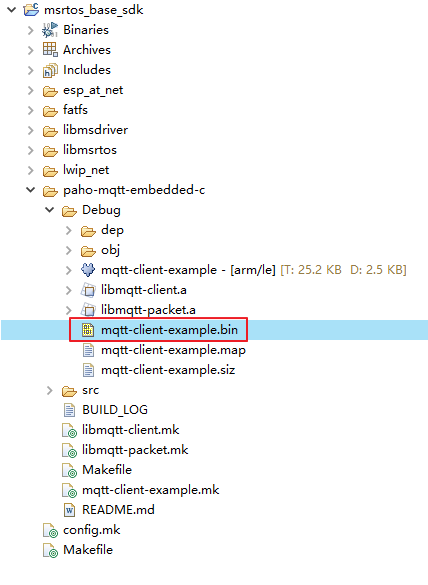

选中 msrtos_base_sdk 工程，点击编译按钮，将编译 msrtos_base_sdk 工程的组件，编译完成后，会在 paho-mqtt-embedded-c/Debug 目录生成 mqtt-client-example.bin 文件：

bspstm32f4xx 编译

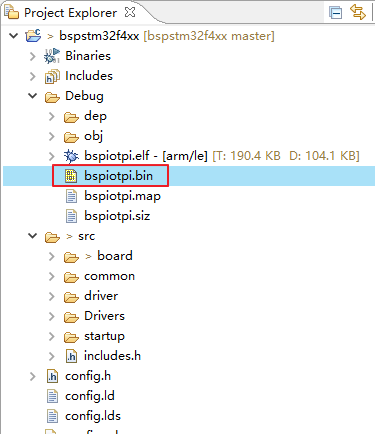

选中 bspstm32f4xx 工程，点击编译按钮，将编译 bspstm32f4xx 工程，编译完成后，会在 Debug 目录生成 bspiotpi.bin 文件：

烧写镜像

使用 MS-RTOS AutoTester 烧写镜像，请参考《IoT Pi 快速入门》完成 bspiotpi.bin 和 mqtt-client-example.bin 镜像烧写，注意不同的镜像需要烧写到不同的地址，如下表所示：

镜像	烧写地址
bspiotpi.bin	0x08000000
mqtt-client-example.bin	0x08040000

ESP8266 MQTT Subscriber 开发

ESP8266 开发环境搭建

参考《ESP8266 SDDC 设备开发》，完成以下步骤：

完成 IDE 软件包下载并安装
在 windows 上调整 IDE PATH，并下载 ESP8266 SDK

代码修改

在 examples\protocols\mqtt\tcp\main\app_main.c 文件中修改 MQTT 的配置信息内容参考《MQTT 介绍》，具体代码如下：

static void mqtt_app_start(void)
{
    esp_mqtt_client_config_t mqtt_cfg = {
        .uri = "mqtt://192.168.128.1:1883",        // 配置 EdgerOS MQTT Broker 地址及端口
        .username = "user",                        // 配置 MQTT Broker 用户名
        .password = "passwd",                      // 配置 MQTT Broker 密码
        .event_handle = mqtt_event_handler,        // 配置回调函数
    };

在 examples\protocols\mqtt\tcp\main\app_main.c 文件中修改 MQTT 订阅的主题为 MS-RTOS/sample/a，具体代码如下：

switch (event->event_id) {
    case MQTT_EVENT_CONNECTED:
        ESP_LOGI(TAG, "MQTT_EVENT_CONNECTED");
        // 发布消息主题为 /topic/qos1，内容为 data_3
        msg_id = esp_mqtt_client_publish(client, "/topic/qos1", "data_3", 0, 1, 0);
        ESP_LOGI(TAG, "sent publish successful, msg_id=%d", msg_id);

        // 订阅消息主题为 MS-RTOS/sample/a
         msg_id = esp_mqtt_client_subscribe(client, "MS-RTOS/sample/a", 0);
         ESP_LOGI(TAG, "sent subscribe successful, msg_id=%d", msg_id);

         // 订阅消息主题为 /topic/qos1
        msg_id = esp_mqtt_client_subscribe(client, "/topic/qos1", 1);
        ESP_LOGI(TAG, "sent subscribe successful, msg_id=%d", msg_id);

        // 取消订阅消息主题为 /topic/qos1
        msg_id = esp_mqtt_client_unsubscribe(client, "/topic/qos1");
        ESP_LOGI(TAG, "sent unsubscribe successful, msg_id=%d", msg_id);
        break;

配置 SDK 工程

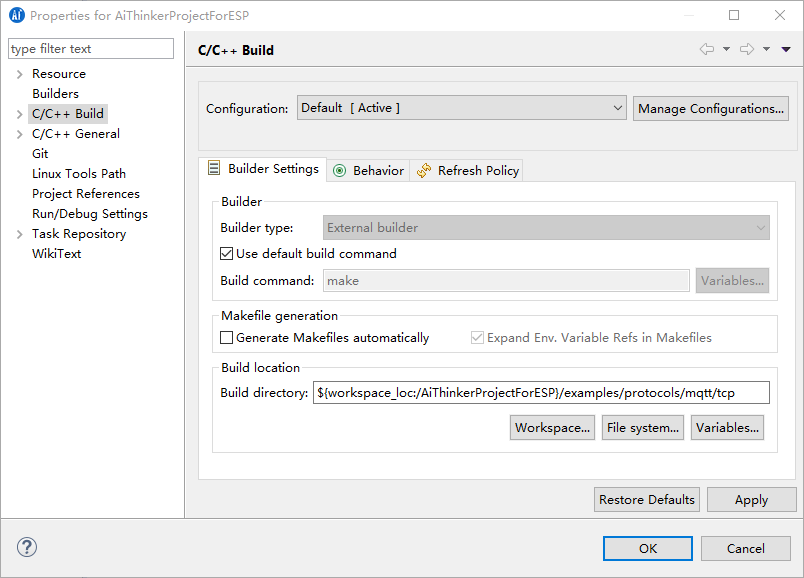

参考《ESP8266 SDDC 设备开发》，配置 IDF_PATH 变量，配置构建路径为 ${workspace_loc:/AiThinkerProjectForESP}/examples/protocols/mqtt/tcp，如下图所示：

avatar

参考《ESP8266 SDDC 设备开发》，在 IDE 中配置 menuconfig 目标。

工程编译

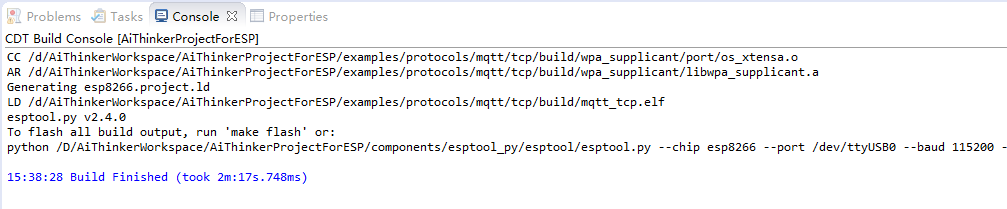

在 IDE 中编译 SDK 和例程：

烧写镜像

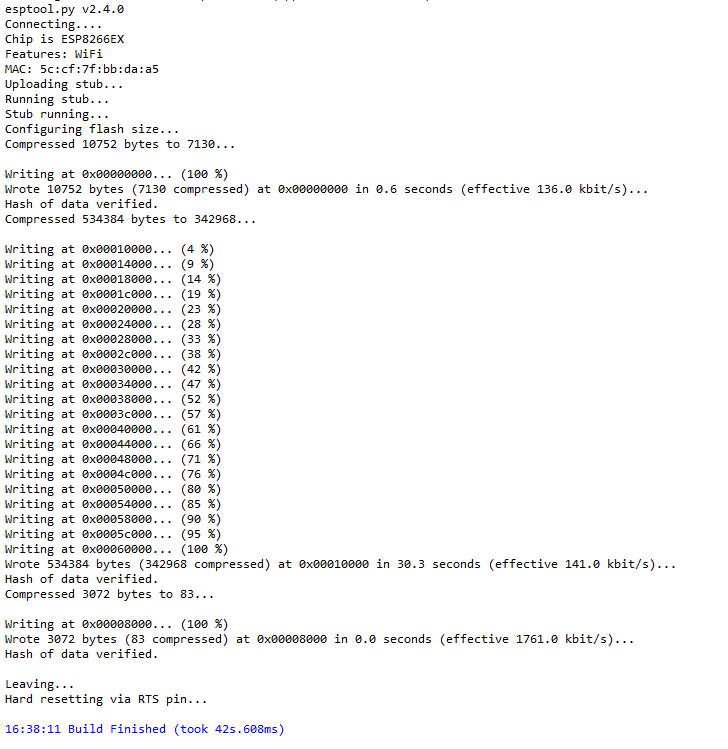

参考《ESP8266 SDDC 设备开发》，配置 FLASH 编程目标，完成镜像烧写，如下图所示：

验证功能

IoT Pi 连接 EdgerOS

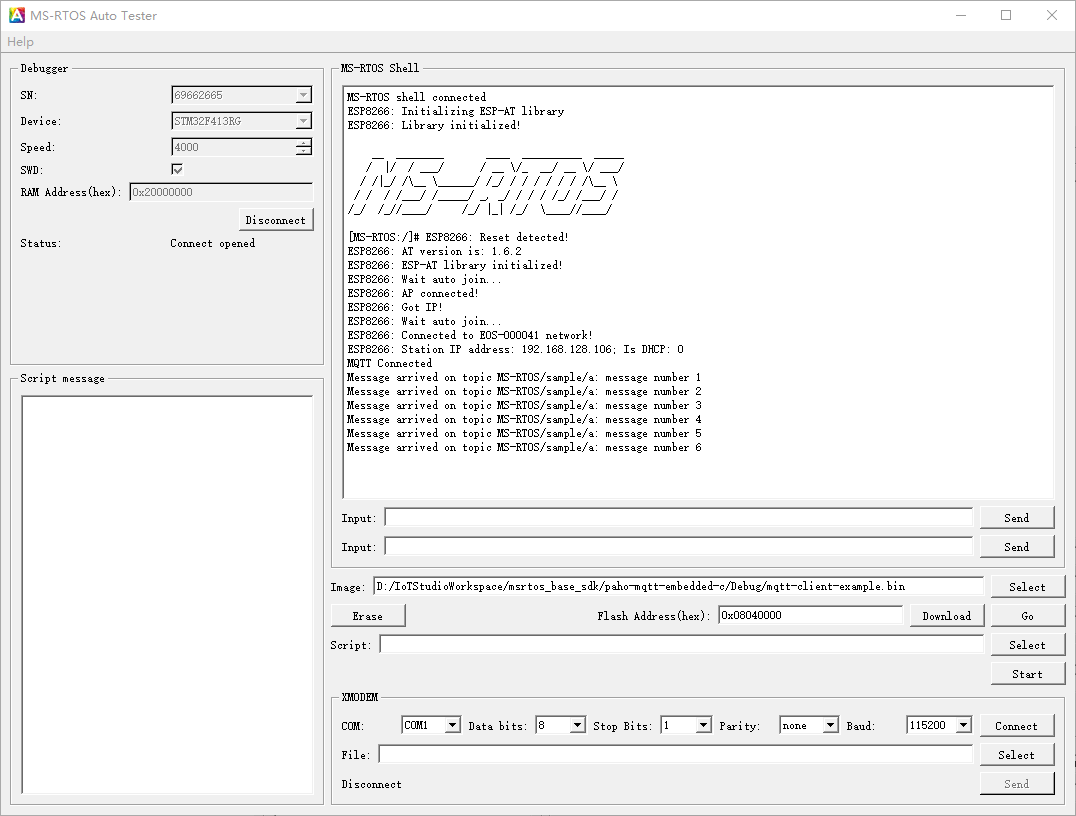

按下 IoT Pi 开发板的 RESET 按键，MS-RTOS 操作系统启动后，将自动运行 0x08040000 地址处的 mqtt-client-example demo 程序，该程序周期性发布主题名为 MS-RTOS/sample/a，内容为 message number 累加常数 的消息，如下图所示：

avatar

ESP8266 连接 EdgerOS

使用 PuTTY 作为串口调试工具，新建一个 Serial 类型的 Session，按如下图所示配置串口，注意 Speed 为 74880，点击 Save 按钮保存 Session 方便以后直接打开，最后点击 Open 按钮：

avatar

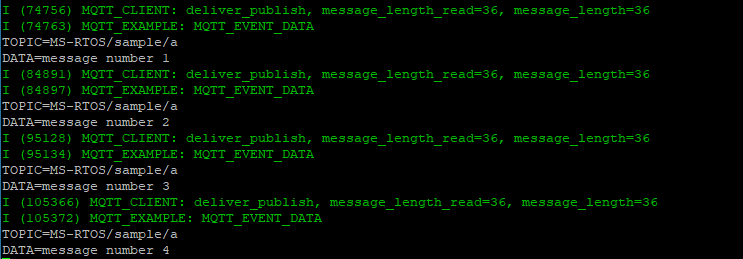

按下 ESP8266 开发板的 RESET 按键，将看到 MQTT 程序运行起来，并收到主题为 MS-RTOS/sample/a 的消息，如下图所示：

avatar

代码解析

IoT Pi MQTT Publisher

IoT Pi MQTT demo 代码位于 msrtos_base_sdk\paho-mqtt-embedded-c\src\paho.mqtt.embedded-c\MQTTClient-C\samples\MS-RTOS\main.c：

// 消息处理回调函数
static void messageArrived(MessageData* data)
{
    char tmpbuf[80];
    // 打印收到消息的主题
    memcpy(tmpbuf, data->topicName->lenstring.data, data->topicName->lenstring.len);
    tmpbuf[data->topicName->lenstring.len] = 0;
    ms_printf("Message arrived on topic %s", tmpbuf);
    // 打印收到消息的内容
    memcpy(tmpbuf, data->message->payload, data->message->payloadlen);
    tmpbuf[data->message->payloadlen] = 0;
    ms_printf(": %s\n", tmpbuf);
}

int main(int argc, char **argv)
{
    /* connect to 192.168.128.1, subscribe to a topic, send and receive messages regularly every 10 sec */
    MQTTClient client;
    Network network;
    unsigned char sendbuf[80], readbuf[80];
    int rc = 0, count = 0;
    MQTTPacket_connectData connectData = MQTTPacket_connectData_initializer;

    // 初始化网络
    NetworkInit(&network);
    // 初始化 MQTT 客户端
    MQTTClientInit(&client, &network, 30000, sendbuf, sizeof(sendbuf), readbuf, sizeof(readbuf));

    // 连接 EdgerOS 的 MQTT Broker
    char* address = "192.168.128.1";
    if ((rc = NetworkConnect(&network, address, 1883)) != 0) {
        ms_printf("Return code from network connect is %d\n", rc);
        exit(0);
    }

#if defined(MQTT_TASK)
    // 如果定义了 MQTT_TASK，则启动 MQTT 协议任务
    if ((rc = MQTTStartTask(&client)) != MS_ERR_NONE) {
        ms_printf("Return code from start tasks is %d\n", rc);
        exit(0);
    }
#endif

    connectData.MQTTVersion = 3;                         // 配置 MQTT 版本
    connectData.clientID.cstring = "MS-RTOS_sample";     // 配置 clientID
    connectData.username.cstring = "user";               // 配置 MQTT Broker 用户名
    connectData.password.cstring = "passwd";             // 配置 MQTT Broker 密码
    // 通过 MQTT 相关配置进行连接
    if ((rc = MQTTConnect(&client, &connectData)) != 0) {
        ms_printf("Return code from MQTT connect is %d\n", rc);
        exit(0);
    }

    ms_printf("MQTT Connected\n");
    // 订阅主题为 MS-RTOS/sample/a 的消息，设置处理消息的回调函数 messageArrived()
    if ((rc = MQTTSubscribe(&client, "MS-RTOS/sample/a", 2, messageArrived)) != 0) {
        ms_printf("Return code from MQTT subscribe is %d\n", rc);
        exit(0);
    }

    while (++count) {
        MQTTMessage message;
        char payload[30];

        message.qos = 1;
        message.retained = 0;
        message.payload = payload;
        ms_snprintf(payload, sizeof(payload), "message number %d", count);
        message.payloadlen = strlen(payload);
        // 发布主题为 MS-RTOS/sample/a 的消息，消息为累加常数
        if ((rc = MQTTPublish(&client, "MS-RTOS/sample/a", &message)) != 0) {
            ms_printf("Return code from MQTT publish is %d\n", rc);
            break;
        }
#if !defined(MQTT_TASK)
        // 如果没有定义 MQTT_TASK，则处理 MQTT 协议
        if ((rc = MQTTYield(&client, 10000)) != 0) {
            ms_printf("Return code from yield is %d\n", rc);
            break;
        }
#else
        ms_thread_sleep_s(10);    // 10s 延时
#endif
    }

    ms_printf("MQTT example exit!\n");

    // MQTT 断开连接
    MQTTDisconnect(&client);
    // 断开网络连接
    NetworkDisconnect(&network);

    return 0;
}

ESP8266 MQTT Subscriber

ESP8266 MQTT demo 代码位于 AiThinkerProjectForESP\examples\protocols\mqtt\tcp\main\app_main.c ：

// 消息处理回调函数
static esp_err_t mqtt_event_handler(esp_mqtt_event_handle_t event)
{
    esp_mqtt_client_handle_t client = event->client;
    int msg_id;
    // your_context_t *context = event->context;
    switch (event->event_id) {
        case MQTT_EVENT_CONNECTED:       // 已经连接
            ESP_LOGI(TAG, "MQTT_EVENT_CONNECTED");
            // 发布消息主题为 /topic/qos1，内容为 data_3
            msg_id = esp_mqtt_client_publish(client, "/topic/qos1", "data_3", 0, 1, 0);
            ESP_LOGI(TAG, "sent publish successful, msg_id=%d", msg_id);
            // 订阅消息主题为 MS-RTOS/sample/a
            msg_id = esp_mqtt_client_subscribe(client, "MS-RTOS/sample/a", 0);
            ESP_LOGI(TAG, "sent subscribe successful, msg_id=%d", msg_id);
            // 订阅消息主题为 /topic/qos1
            msg_id = esp_mqtt_client_subscribe(client, "/topic/qos1", 1);
            ESP_LOGI(TAG, "sent subscribe successful, msg_id=%d", msg_id);
            // 取消订阅消息主题为 /topic/qos1
            msg_id = esp_mqtt_client_unsubscribe(client, "/topic/qos1");
            ESP_LOGI(TAG, "sent unsubscribe successful, msg_id=%d", msg_id);
            break;

        case MQTT_EVENT_DISCONNECTED:    // 断开连接
            ESP_LOGI(TAG, "MQTT_EVENT_DISCONNECTED");
            break;

        case MQTT_EVENT_SUBSCRIBED:      // 订阅成功
            ESP_LOGI(TAG, "MQTT_EVENT_SUBSCRIBED, msg_id=%d", event->msg_id);
            msg_id = esp_mqtt_client_publish(client, "/topic/qos0", "data", 0, 0, 0);
            ESP_LOGI(TAG, "sent publish successful, msg_id=%d", msg_id);
            break;

        case MQTT_EVENT_UNSUBSCRIBED:    // 取消订阅
            ESP_LOGI(TAG, "MQTT_EVENT_UNSUBSCRIBED, msg_id=%d", event->msg_id);
            break;

        case MQTT_EVENT_PUBLISHED:       // 发布成功
            ESP_LOGI(TAG, "MQTT_EVENT_PUBLISHED, msg_id=%d", event->msg_id);
            break;

        case MQTT_EVENT_DATA:            // 消息数据
            ESP_LOGI(TAG, "MQTT_EVENT_DATA");
            printf("TOPIC=%.*s\r\n", event->topic_len, event->topic);
            printf("DATA=%.*s\r\n", event->data_len, event->data);
            break;

        case MQTT_EVENT_ERROR:
            ESP_LOGI(TAG, "MQTT_EVENT_ERROR");
            break;
    }
    return ESP_OK;
}

// 启动 MQTT 应用
static void mqtt_app_start(void)
{
    esp_mqtt_client_config_t mqtt_cfg = {
        .uri = "mqtt://192.168.128.1:1883",        // 配置 EdgerOS MQTT Broker 地址及端口
        .username = "user",                        // 配置 MQTT Broker 用户名
        .password = "passwd",                      // 配置 MQTT Broker 密码
        .event_handle = mqtt_event_handler,        // 配置回调函数
        // .user_context = (void *)your_context
    };

#if CONFIG_BROKER_URL_FROM_STDIN
    // MQTT Broker URL 配置从标准输入获
    char line[128];

    if (strcmp(mqtt_cfg.uri, "FROM_STDIN") == 0) {
        int count = 0;
        printf("Please enter url of mqtt broker\n");
        while (count < 128) {
            int c = fgetc(stdin);
            if (c == '\n') {
                line[count] = '\0';
                break;
            } else if (c > 0 && c < 127) {
                line[count] = c;
                ++count;
            }
            vTaskDelay(10 / portTICK_PERIOD_MS);
        }
        mqtt_cfg.uri = line;
        printf("Broker url: %s\n", line);
    } else {
        ESP_LOGE(TAG, "Configuration mismatch: wrong broker url");
        abort();
    }
#endif /* CONFIG_BROKER_URL_FROM_STDIN */
    // 初始化 MQTT 客户端
    esp_mqtt_client_handle_t client = esp_mqtt_client_init(&mqtt_cfg);
    // 开启 MQTT 客户端
    esp_mqtt_client_start(client);
}

// 应用入口函数
void app_main()
{
    // 初始化 FLASH
    ESP_ERROR_CHECK(nvs_flash_init());
    // 初始化 NETIF
    ESP_ERROR_CHECK(esp_netif_init());
    // 创建缺省的事件循环
    ESP_ERROR_CHECK(esp_event_loop_create_default());
    // 进行网络连接
    ESP_ERROR_CHECK(example_connect());

    ESP_LOGI(TAG, "[APP] Startup..");
    ESP_LOGI(TAG, "[APP] Free memory: %d bytes", esp_get_free_heap_size());
    ESP_LOGI(TAG, "[APP] IDF version: %s", esp_get_idf_version());

    esp_log_level_set("*", ESP_LOG_INFO);
    esp_log_level_set("MQTT_CLIENT", ESP_LOG_VERBOSE);
    esp_log_level_set("TRANSPORT_TCP", ESP_LOG_VERBOSE);
    esp_log_level_set("TRANSPORT_SSL", ESP_LOG_VERBOSE);
    esp_log_level_set("TRANSPORT", ESP_LOG_VERBOSE);
    esp_log_level_set("OUTBOX", ESP_LOG_VERBOSE);

    // 启动 MQTT 应用
    mqtt_app_start();
}

IoT Pi Pro LoRaWAN 设备开发

IoT Pi CoAP 设备开发

文档内容是否对您有所帮助？

有帮助

没帮助

IoT Pi & ESP8266 MQTT 设备开发

# IoT Pi & ESP8266 MQTT 设备开发

# IoT Pi MQTT Publisher 开发

# IoT Pi 开发环境搭建

# 获取 paho-mqtt-embedded-c 组件

# paho-mqtt-embedded-c 配置

# bspstm32f4xx 配置

# Wi-Fi AP 连接模式配置

# Wi-Fi AP 列表配置

# 工程编译

# paho-mqtt-embedded-c 编译

# bspstm32f4xx 编译

# 烧写镜像

# ESP8266 MQTT Subscriber 开发

# ESP8266 开发环境搭建

# 代码修改

# 配置 SDK 工程

# 工程编译

# 烧写镜像

# 验证功能

# IoT Pi 连接 EdgerOS

# ESP8266 连接 EdgerOS

# 代码解析

# IoT Pi MQTT Publisher

# ESP8266 MQTT Subscriber

IoT Pi & ESP8266 MQTT 设备开发

IoT Pi MQTT Publisher 开发

IoT Pi 开发环境搭建

获取 paho-mqtt-embedded-c 组件

paho-mqtt-embedded-c 配置

bspstm32f4xx 配置

Wi-Fi AP 连接模式配置

Wi-Fi AP 列表配置

工程编译

paho-mqtt-embedded-c 编译

bspstm32f4xx 编译

烧写镜像

ESP8266 MQTT Subscriber 开发

ESP8266 开发环境搭建

代码修改

配置 SDK 工程

工程编译

烧写镜像

验证功能

IoT Pi 连接 EdgerOS

ESP8266 连接 EdgerOS

代码解析

IoT Pi MQTT Publisher

ESP8266 MQTT Subscriber
