SDDC 协议介绍

本章将介绍 EdgerOS 的 SDDC 协议。

SDDC（Smart Device Discovery & Control，智能设备发现与控制）是 EdgerOS 专门为 Wi-Fi 和以太网通信技术的物联网设备定义的发现与控制通信协议。使用 SDDC 协议开发的物联网设备能被 EdgerOS 自动管理，因此推荐 Wi-Fi 和以太网通信技术的物联网设备使用 SDDC 协议与 EdgerOS 通信。

SDDC 协议功能

SDDC 协议实现了以下功能：

EdgerOS 发现设备
EdgerOS 邀请设备加入
设备加入和退出 EdgerOS
EdgerOS 维持设备 Online 状态
EdgerOS 与设备间的双向数据通信，数据可加密，支持带有消息重传和确认的可靠通信方式

SDDC 协议流程

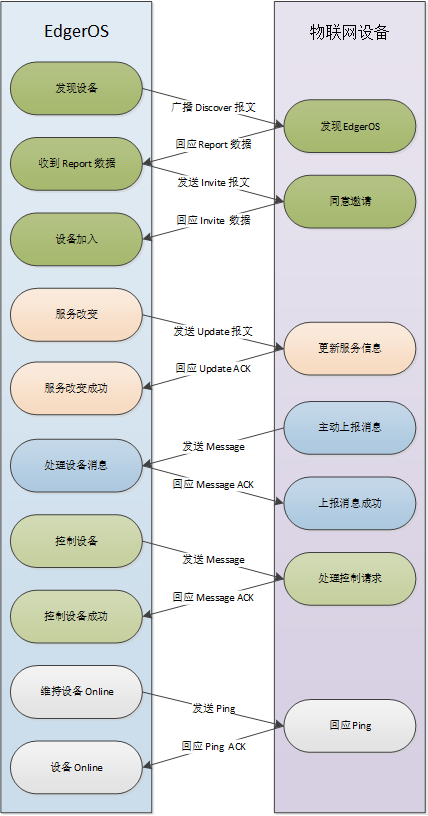

SDDC 协议流程如下图：

avatar

libsddc

为了方便开发者在 MCU 上使用 SDDC 协议，翼辉信息开发了 SDDC 协议的 C 语言版参考实现 libsddcopen in new window，目前 libsddc 支持 MS-RTOS（翼辉开发的一款微型安全物联网操作系统，将在后面的章节介绍）和 FreeRTOS（一个著名的开源免费的小型实时操作系统）及所有符合 POSIX 标准的嵌入式操作系统（如知名的国产大型实时操作系统 SylixOS 和鸿蒙 HarmonyOS）。

数据加密支持

libsddc 通过 MbedTLSopen in new window 支持数据加密通信，通过将 libsddc 工程配置头文件 libsddc/src/sddc_config.h 的配置宏SDDC_CFG_SECURITY_EN 定义为 1 来使数据加密：

#define SDDC_CFG_PORT              680U            // EdgerOS 端口
#define SDDC_CFG_RECV_BUF_SIZE     1460U           // 接收缓冲区大小
#define SDDC_CFG_SEND_BUF_SIZE     1460U           // 发送缓冲区大小

#define SDDC_CFG_NET_IMPL          "ms_esp_at_net" // MS-RTOS 网络实现名字

#define SDDC_CFG_MQUEUE_SIZE       6U              // 消息队列大小
#define SDDC_CFG_RETRIES_INTERVAL  500U            // 消息重传时间间隔，单位：毫秒
#define SDDC_CFG_EDGEROS_ALIVE     40U             // EdgerOS 保活时间，单位：消息重传时间间隔
#define SDDC_CFG_CONNECTOR_TIMEOUT 5000U           // 数据连接器接收超时时间，单位：毫秒

#define SDDC_CFG_DBG_EN            1U              // 是否使能调试信息
#define SDDC_CFG_WARN_EN           1U              // 是否使能警告信息
#define SDDC_CFG_ERR_EN            1U              // 是否使能出错信息
#define SDDC_CFG_CRIT_EN           1U              // 是否使能临界信息
#define SDDC_CFG_INFO_EN           1U              // 是否使能打印信息

#define SDDC_CFG_SECURITY_EN       1U              // 是否使能数据加密通信

#undef __FREERTOS__                                // 使用 FreeRTOS 时定义

如果使用了数据加密，在使用前需要调用 sddc_set_token 函数设置设备的密码，如下所示：

#if SDDC_CFG_SECURITY_EN > 0
    sddc_set_token(sddc, "1234567890");
#endif

由于加入 MbedTLS 会增加代码体积，某些对安全性要求低的设备（如只具备采集功能不具备控制功能的传感器），可以将数据加密关闭，从而降低对 MCU FLASH 容量的需求。

libsddc 编程

下表展示了 libsddc 相关的 API：

API	功能
sddc_create	创建 SDDC
sddc_set_uid	设置唯一 ID
sddc_set_token	设置加解密 token (设备密码)
sddc_set_invite_data	设置 INVITE 数据
sddc_set_report_data	设置 REPORT 数据
sddc_set_on_invite	设置收到 INVITE 处理函数
sddc_set_on_invite_end	设置 INVITE 完毕后处理函数
sddc_set_on_update	设置收到 UPDATE 处理函数
sddc_set_on_edgeros_lost	设置 EdgerOS 断开链接处理函数
sddc_set_on_message_lost	设置消息 LOST 处理函数
sddc_set_on_message	设置收到 MESSAGE 处理函数
sddc_set_on_message_ack	设置收到 MESSAGE ACK 处理函数
sddc_run	运行 SDDC
sddc_send_message	向指定的 EdgerOS 发送 MESSAGE
sddc_broadcast_message	向所有链接的 EdgerOS 发送 MESSAGE
sddc_connector_create	创建一个连接到 EdgerOS 的数据连接器
sddc_connector_destroy	销毁一个数据连接器
sddc_connector_fd	获得数据连接器的文件描述符
sddc_connector_put	发送数据到数据连接器
sddc_connector_get	从数据连接器接收数据

详细的 API 说明和编程示例请参考 libsddc API 。

Wi-Fi 智能配网

当 Wi-Fi 物联网设备需要连接到智能边缘计算机 Spirit 1 的 Wi-Fi AP（Access Point），可以使用以下两种方法：

在 Wi-Fi 物联网设备上预先配置好 Spirit 1 的 Wi-Fi AP 的 SSID 和密码
使用 EdgerOS 支持的 SmartConfig 智能配网技术

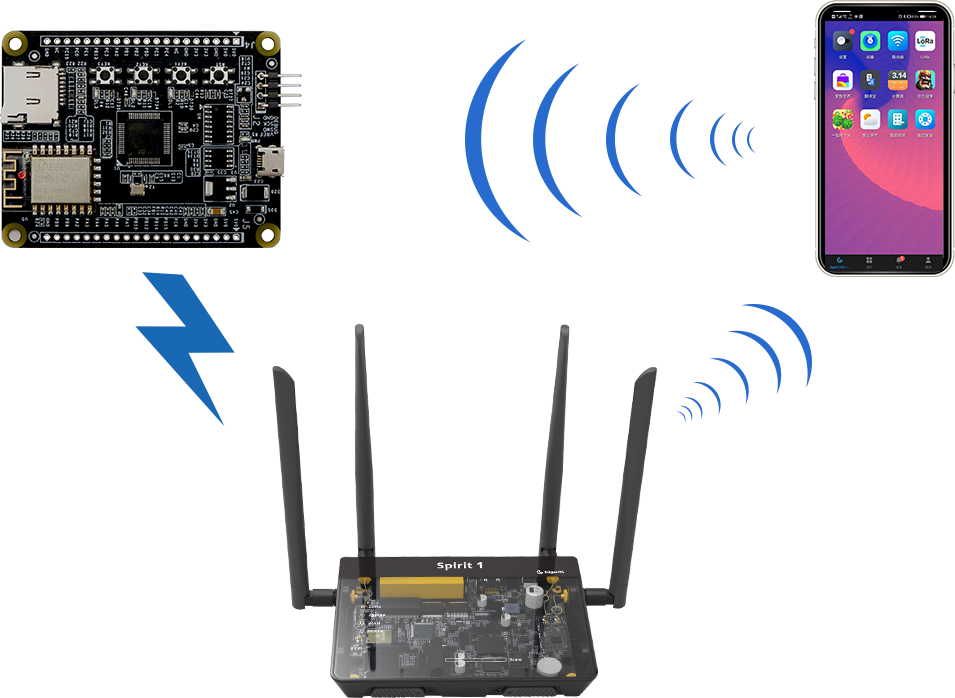

SmartConfig 智能配网技术使得 Wi-Fi 物联网设备可以免配置加入 Spirit 1 的 Wi-Fi 网络，极大简化了 Wi-Fi 物联网设备的配置过程。

avatar

SmartConfig 流程

令 Wi-Fi 物联网设备进入 SmartConfig 模式，不同的 Wi-Fi 物联网设备进入 SmartConfig 模式的操作方式可能有所差异，比如长按某个功能按键数秒或快速连击某个功能按键数次

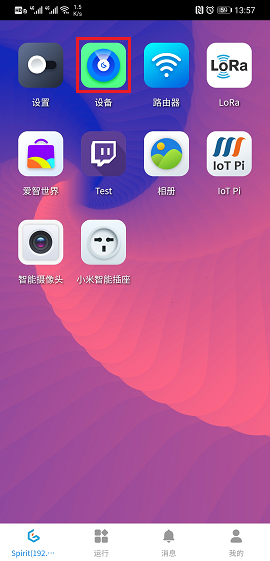

手机通过爱智 App 进入 EdgerOS 后，点击设备 App，进入设备管理界面：

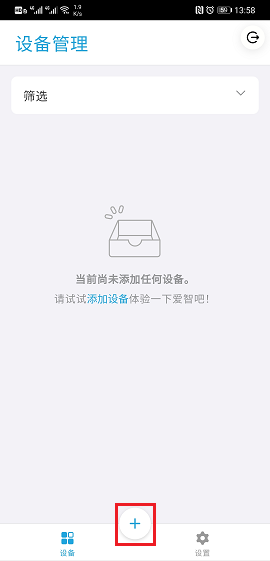

在设备管理界面，点击下方的加号图标进入扫描设备界面：

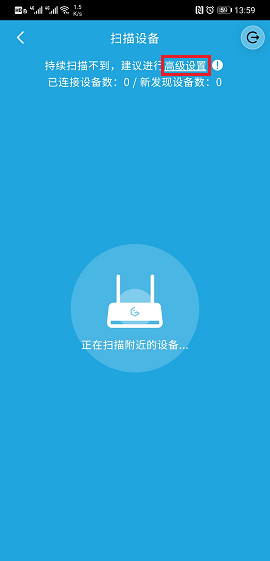

在扫描设备界面，点击高级设置：

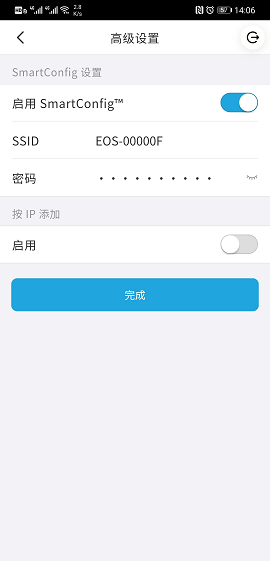

配置 Wi-Fi 物联网设备需要连接到的 Spirit 1 的 Wi-Fi AP SSID 和密码（一般保持默认，即连接到当前手机连接到的 Spirit 1），打开启用 SmartConfig 开关，最后点击完成按钮：

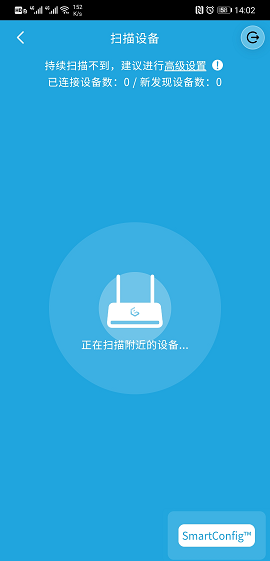

启用 SmartConfig 后，扫描设备”页面右下角会出现 SmartConfig 提示：

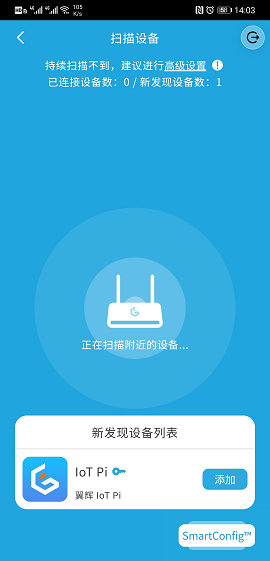

等待 SmartConfig 完成（即 Wi-Fi 物联网设备连接到指定的 Spirit 1 的 Wi-Fi AP），一般需要 15 秒左右。
